K15
55240 Križovatka K15
Križovatka K15, uhol 15°, rovná kolaj G239

K30
55241 Križovatka K30
Križovatka K30, uhol 30°, rovná kolaj G119

DKW
55224 Križovatková výhybka DKW
Križovatková výhybka DKW, uhol 15°, rovná kolaj G239, odbočenie = R9, ručný pohon s polohovaním, vhodný elektrický prestavník = 2x #55271

W3
55225 Trojcestná výhybka W3
Trojcestná výhybka W3, uhol 2 x 15°, rovná kolaj G239, odbočenie = R9, ručný pohon s polohovaním, vhodný elektrický prestavník = 2x #55271

WY
55226 Symetrická výhybka WY
Symetrická výhybka WY, uhol 30°, odbočenie = R9, ručný pohon s polohovaním, vhodný elektrický prestavník = 2x #55271

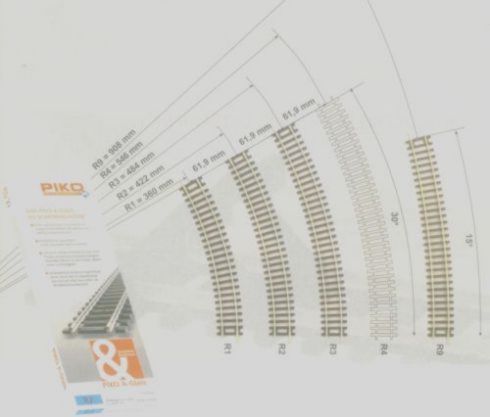

Oblúkové kolaje

R1
55211 Oblúk R1
Oblúk R1, r = 360 mm / 30°, 12 ks / kruh

R2
55212 Oblúk R2
Oblúk R2, r = 421,88 mm / 30°, 12 ks / kruh

R3
55213 Oblúk R3
Oblúk R3, r = 483,75 mm / 30°, 12 ks / kruh

R4
55214 Oblúk R4
Oblúk R4, r = 545,63 mm / 30°, 12 ks / kruh

R9
55219 Oblúk R9
Oblúk R9, r = 907,97 mm / 15°, 24 ks / kruh
